Las bielas de una bicicleta son los brazos que unen los pedales con el eje de giro del pedalier. Transmiten la fuerza de las piernas y determinan el radio que recorren los pedales. Al hablar de un juego de bielas, una tienda puede incluir también eje y platos, según el sistema y la presentación del producto.
Por eso, comparar solo longitud, material o precio deja fuera parte del problema. Para sustituirlas necesitas saber qué conjunto lleva la bicicleta y qué admite su cuadro. Esta guía ayuda a reunir esos datos y entender una ficha, sin convertir el montaje de una familia en instrucciones para todas.
Empieza por la referencia completa, no por el aspecto
Busca el código de modelo grabado en las bielas y anota las marcas de longitud. Puede estar en la cara interior y requerir buena luz para leerlo. Una foto nítida del código, del lado de los platos y del pedalier facilita mucho más una consulta que describir unas bielas como negras y de montaña.
Identifica también modelo y año del cuadro, pedalier instalado, número de platos y transmisión. Si la bicicleta se compró usada, no des por hecho que conserva el montaje original. La ficha de fábrica sirve como referencia, pero hay que contrastarla con las piezas presentes.

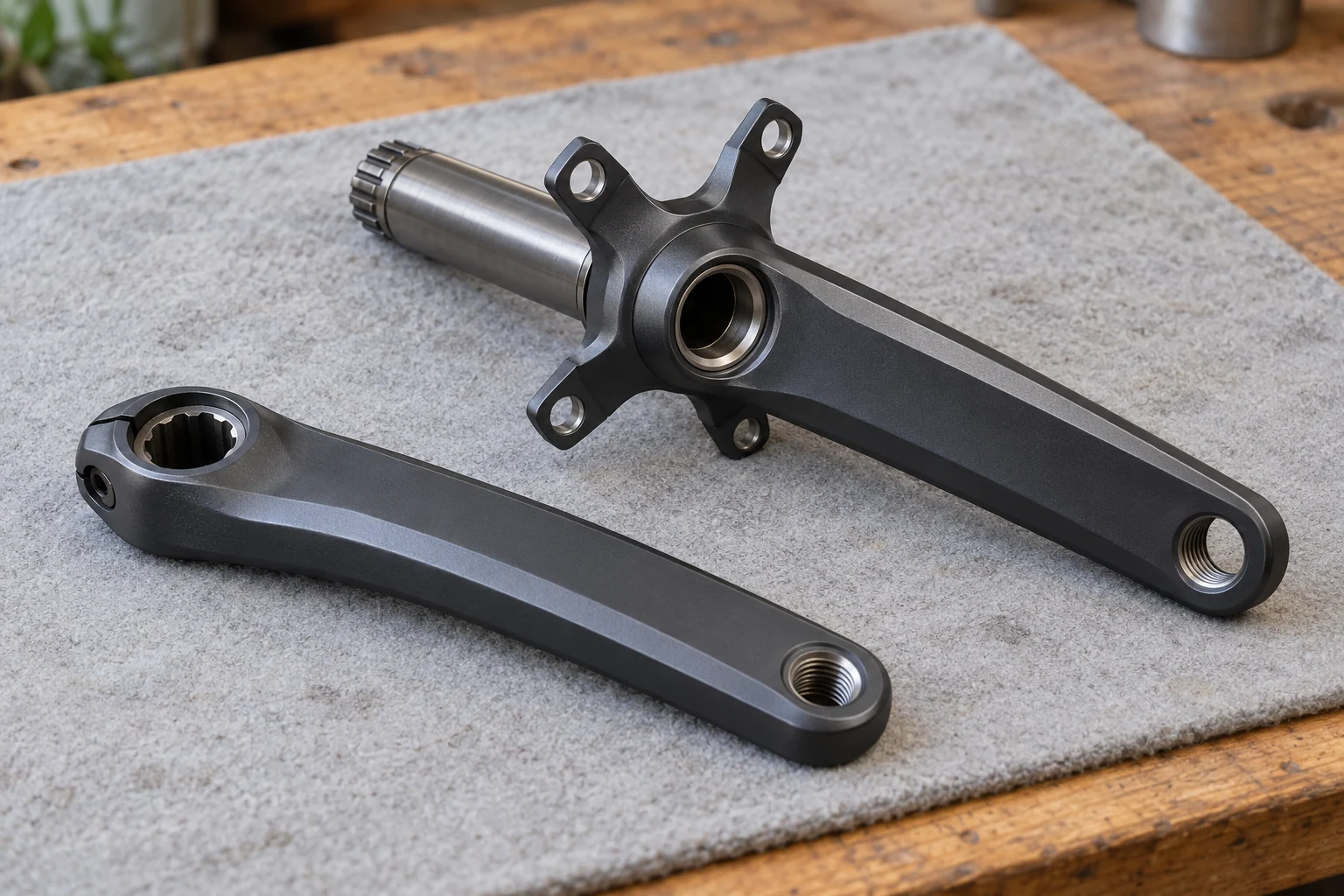

En algunos sistemas, el eje forma parte del conjunto de las bielas. En otros, como distintos montajes de cartucho, las bielas se fijan a un eje del pedalier. Esa diferencia cambia el recambio y las herramientas necesarias. Un brazo suelto no es una sustitución universal por tener un agujero de aspecto parecido.
Pregunta qué incluye la caja: ambos brazos, eje cuando corresponda, platos, tornillería o potenciómetro. Las fotos comerciales pueden mostrar un montaje completo mientras el producto vendido es solo una pieza. Guarda la referencia exacta de lo que te ofrecen antes de comparar precios.
Si comparas pesos, comprueba qué incluye cada cifra: brazos solos, conjunto con platos o montaje con otros accesorios. Anota también la longitud y la combinación de platos utilizadas en la ficha. Comparar un conjunto completo con otro sin plato produce una diferencia que no describe solo el material de las bielas. El peso tampoco confirma que una pieza sea adecuada para tu uso o compatible con tu cuadro.
La longitud se mide entre ejes, no de punta a punta
La longitud de una biela es la distancia entre el centro del eje de pedalier y el centro del eje del pedal. Una indicación de 170 mm no es la longitud exterior completa de la pieza. Comprueba el grabado de ambos lados si dudas de un conjunto modificado.
Encontrarás medidas como 165, 170, 172,5 o 175 mm, además de otras según la gama. No todas las familias ofrecen las mismas opciones. La ficha de Shimano GRX y la de SRAM S200, por ejemplo, enumeran sus propias longitudes disponibles, sin que eso convierta sus conjuntos en intercambiables.
Una biela más corta reduce el radio de la trayectoria del pedal. Cambiar esa dimensión también cambia la relación del pie con la posición del sillín y el espacio disponible durante el giro. No basta con decir que una longitud es mejor por ser la que utiliza otro ciclista.
Si buscas un recambio equivalente, conservar la longitud conocida evita introducir una modificación adicional sin planificar. Si quieres cambiarla deliberadamente, revisa el ajuste completo y el uso previsto. La guía de altura del sillín explica por qué una referencia anterior debe volver a comprobarse al cambiar componentes.
No elijas una longitud para tratar un dolor a partir de una tabla de estatura. Una ficha de producto permite comprobar medidas y compatibilidades, pero no diagnosticar qué causa una molestia ni garantizar que un cambio la resuelva.
El cuadro, el pedalier y el eje tienen que formar un conjunto compatible
La caja de pedalier es la zona del cuadro donde se instala el sistema que permite girar el eje. Importan su interfaz, su anchura y las especificaciones del fabricante. Una caja roscada y una de montaje a presión no se identifican únicamente por el aspecto de las bielas montadas.
Después hay que cruzar esos datos con el diámetro, la longitud y la familia del eje. Shimano describe un eje de 24 mm en HOLLOWTECH II, pero conocer un diámetro no confirma por sí solo toda la compatibilidad. También intervienen el ancho del montaje, la disposición de los rodamientos y las instrucciones del conjunto.
SRAM publica una tabla DUB de montaña que cruza cuadro, tipo de biela y espaciadores. El documento distingue variantes del eje y condiciones de línea de cadena. Por tanto, reconocer la palabra DUB no basta para copiar el montaje de otra bicicleta que también la lleve.
No añadas separadores hasta que deje de rozar ni elimines uno para conseguir que el tornillo entre. Deben corresponder a la combinación exacta indicada en su documentación. Si necesitas una conversión, pide la referencia del pedalier o adaptador compatible con ambos lados del problema: cuadro y bielas.
En bicicletas con motor central, identifica además el sistema de la unidad motriz. La selección puede requerir brazos y uniones específicos. No apliques sin más una tabla de bielas convencionales a ese montaje.
Línea de cadena, factor Q y anclaje del plato describen cosas distintas

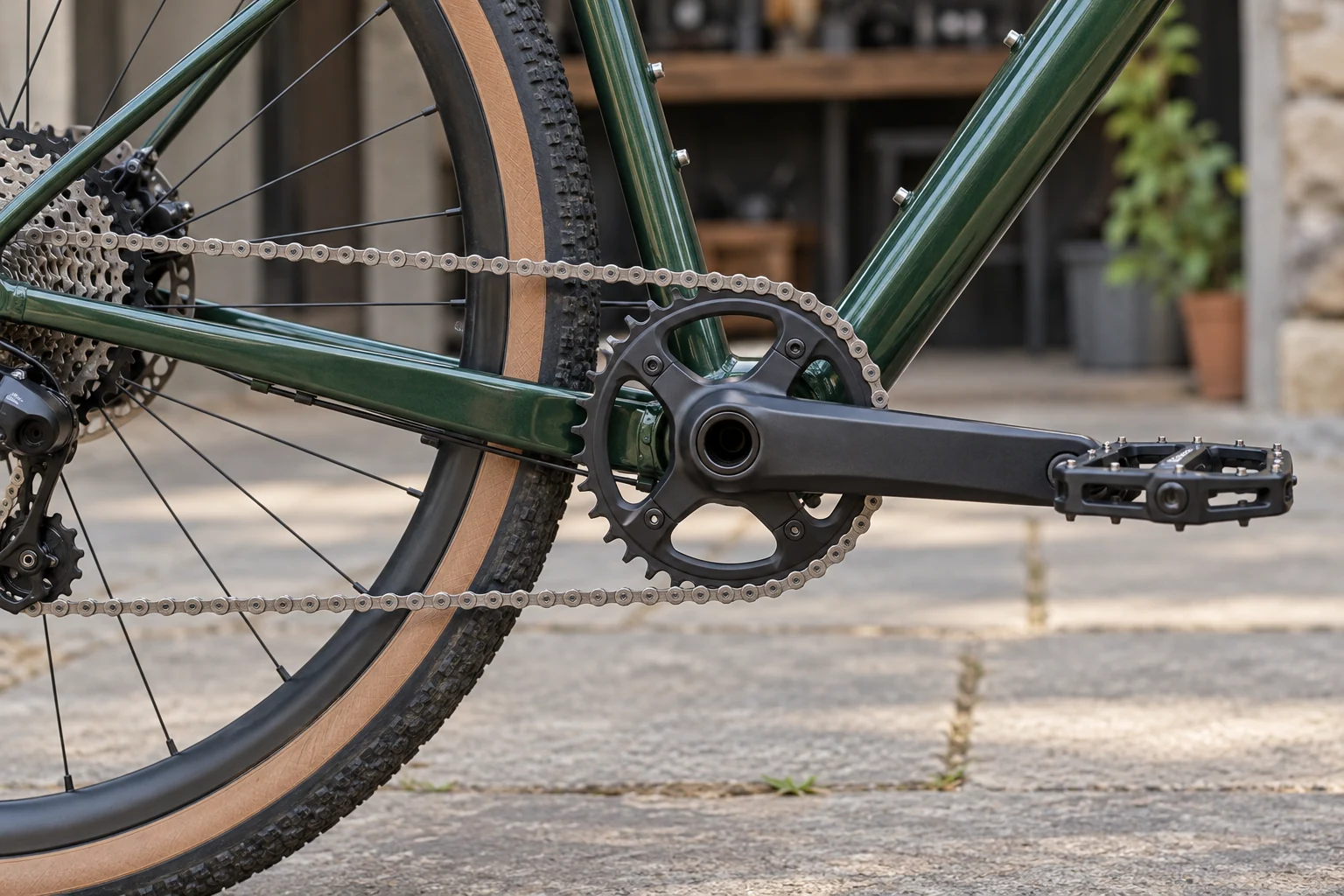

La línea de cadena describe la posición lateral de la referencia de los platos respecto al plano central de la bicicleta. Debe corresponder a la configuración de la transmisión. Cambiar el desplazamiento del plato puede alterar esa posición aunque conserves la misma biela.
El factor Q mide la separación entre las caras de apoyo de los pedales en las bielas. No es la longitud de biela ni exactamente la distancia final entre los pies. La longitud de los ejes de los pedales y la colocación del calzado también intervienen en esta última.
Para sustituir un plato, identifica su unión. Una araña atornillada tiene una disposición de tornillos y un diámetro de círculo de anclaje, habitualmente denominado BCD. Un montaje directo utiliza su interfaz específica. Que dos platos tengan el mismo número de dientes no hace coincidir esos anclajes.
También cuentan el perfil del dentado, la cadena prevista y la configuración de uno o varios platos. La etiqueta de velocidades por sí sola no demuestra que cualquier plato encaje y funcione con cualquier grupo del mismo número. Consulta la tabla de compatibilidad de la familia y de su generación.
Si cambias número de dientes o tipo de plato, revisa los límites del cuadro y de la transmisión con un taller. La longitud de cadena y los ajustes necesarios no se resuelven mirando solo si los tornillos coinciden. El recambio debe poder funcionar en todo el rango previsto.
Una ficha breve evita comprar a partir de una sola cifra
Reúne los datos antes de pedir presupuesto. Deja como pendiente lo que no hayas identificado en vez de rellenarlo con una suposición. Una consulta concreta permite que el establecimiento confirme la pieza y el montaje completos.
| Dato | Qué anotar o pedir |
|---|---|
| Bielas actuales | Modelo completo, longitud y fotografías legibles. |
| Cuadro | Modelo, generación y especificación de caja de pedalier. |
| Pedalier y eje | Referencias y combinación documentada. |
| Platos y transmisión | Anclaje, dientes, cadena y configuración compatible. |
| Montaje | Separadores previstos, holguras y procedimiento del fabricante. |
| Contenido del recambio | Qué piezas y accesorios incluye realmente. |
Un crujido al pedalear tampoco demuestra que haya que comprar bielas. Antes de sustituir componentes, conviene localizar el origen. Si hay holgura, grietas o una fijación que se afloja, deja de utilizar la bicicleta y pide una revisión del conjunto.
El montaje necesita herramientas y procedimientos propios de cada sistema. La comprobación del par de apriete forma parte del trabajo, pero una llave dinamométrica no sustituye la identificación de las piezas ni convierte un conjunto incompatible en uno válido.
